一、产品概述

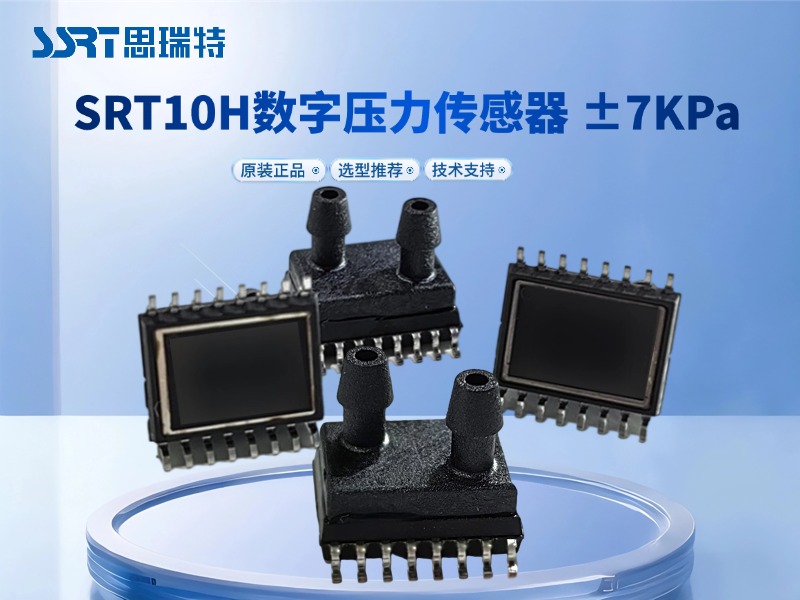

SRT10H系列为高集成度MEMS数字压力传感器，依托成熟硅压阻传感技术与专用ASIC信号调理架构，实现压力信号采集、校准、温度补偿、数字化输出一体化处理。产品摒弃传统压力检测方案的外围电路搭建与算法调试环节，支持标准PCB贴片安装，具备高集成、高稳定、易量产的核心特性。

该系列覆盖差压、表压、绝压三种主流测量模式，专注无腐蚀性、非离子气体的精密压力检测，广泛适配医疗设备、民用智能装备、工业自动化等多领域场景。全系列产品依照ISO9001质量管理体系量产，配合标准SOIC-16封装与双垂直端口结构，可快速适配各类终端产品的结构与电路设计需求，适配规模化落地应用。

二、产品核心技术优势

1.高度集成化设计，简化项目开发与量产落地

产品将MEMS敏感芯片与高精度信号调理ASIC单封装集成，内置专业校准算法，可自动修正传感器偏移、灵敏度偏差、非线性误差及温度漂移问题。无需外围补偿电路与复杂软件校准逻辑，上电即可输出高精度、稳定、标准化的数字压力信号，大幅缩短终端产品研发周期，降低BOM成本与批量生产故障率，适配企业快速落地量产需求。

2.双协议通信适配，兼容全场景主控系统

标配I²C、SPI双路独立数字接口，覆盖高低速通信需求。高速I²C接口最高支持3.4MHz传输，SPI接口频率覆盖1MHz~20MHz，可兼容低功耗嵌入式设备、工业PLC、智能控制模块等各类主控平台。搭配24位超高分辨率采样能力，可实现持续、精准、宽动态的压力数据采集，满足各类精密设备的实时测控需求。

3.宽温域稳定运行，适配多工况复杂环境

产品分为商业级与工业级双版本温度补偿规格，精准匹配不同应用工况：商业级适配0℃~65℃常温室内场景，满足民用、消费类设备使用需求；工业级拓展至-25℃~85℃精准补偿区间，可应对户外、工业车间等温度波动较大的严苛环境。器件整体工作温度可达-40℃~125℃，环境适应性极强，保障全工况长期稳定作业。

4.高精度测量+高安全冗余，保障设备长效可靠

基于精细化MEMS工艺与出厂全域校准，产品具备优异的测量精度与长期稳定性，可实现低偏差、高重复性的压力检测。同时具备超强抗过载与抗冲击能力，3倍额定压力过载耐受、5倍额定压力爆破防护的安全冗余，可有效规避工业场景瞬时压力波动、冲击带来的设备故障，大幅提升终端系统运行安全性与使用寿命。

三、核心应用领域

SRT10H系列凭借极速响应、高精度、高稳定性、宽温适配的综合优势，可深度适配医疗、工控、流体监测等多个高精度压力检测场景，是各类精密气压测控设备的优选核心元器件。

1.医疗呼吸护理设备

为呼吸类医疗设备提供精准、实时的气压闭环测控能力，广泛应用于睡眠呼吸机、无创呼吸机、呼吸康复治疗仪等设备。凭借1ms极速响应特性，可毫秒级捕捉用户呼吸气流、气压动态变化，为设备流量调节、压力稳压控制提供高精度反馈信号，有效提升通气精度与患者使用舒适度，满足医疗设备高精密、高安全、高稳定性的严苛设计标准。

2.负压监测与气体流量测控系统

依托优异的微差压测量性能，适配各类负压与气体流量监测场景。医疗领域可用于负压引流设备、隔离病房与洁净室负压监控，保障医疗环境安全达标；工业领域可应用于风道风压检测、管道气体压差监测、新风系统流量校准等场景，持续输出稳定、精准的压差数据，为流体控制系统的稳压、恒流、风控调节提供可靠数据支撑。

3.气动仪表与工业过程自动化控制

适配工业自动化各类气压测控终端，包括智能压力开关、气动控制阀、工业气压监测仪表、自动化流体控制系统等。针对工业现场温度波动、压力冲击、环境复杂等工况特点，依托宽温适配能力与超强过载防护性能，可长期稳定运行于工业现场，保障工业压力测控、气动传动、流程控制的精准性与稳定性，降低设备运维故障率。

4.民用智能与环境监测设备

商业级版本可广泛适配各类民用智能设备，包括家用新风设备、空气净化设备、小型气动智能终端、室内环境气压监测设备等。高集成轻量化设计可满足小型化设备的结构需求，低成本、高稳定性的特性适配民用产品规模化量产，兼顾产品性能与成本优势。

四、选型指导方案

SRT10H系列压力量程覆盖250Pa~200kPa，全面覆盖微压差、低压精密测量场景，工程师可根据终端应用场景按需精准选型，核心选型维度如下：

○测量模式选型：支持差压、表压、绝压三种测量方式，适配气压监测、压差流量、环境压力检测等不同测控逻辑。

○压力量程选型：建议按照设备实际最大工作压力的1.5倍选型，预留充足压力安全裕量，提升设备抗冲击能力与运行稳定性。

○温度等级选型：室内常温民用、医疗洁净设备选用商业级；户外设备、工业工控设备、温差波动大的工况选用工业级版本。

○通信接口选型：可根据主控芯片协议适配I²C高速通信或SPI通用通信接口，适配各类软硬件开发方案。

五、封装工艺与产品合规

产品采用JEDEC标准SOIC-16加固封装，适配全自动SMT贴片工艺，组装便捷、一致性高，完全适配批量量产需求。双垂直气路端口结构优化差压测量气路布局，大幅降低终端设备结构设计难度。

产品符合RoHS环保标准及ISO9001质量体系规范，满足全球主流市场合规要求，可放心应用于医疗、工业、民用智能终端等各类合规严格的产品项目
