产品概述

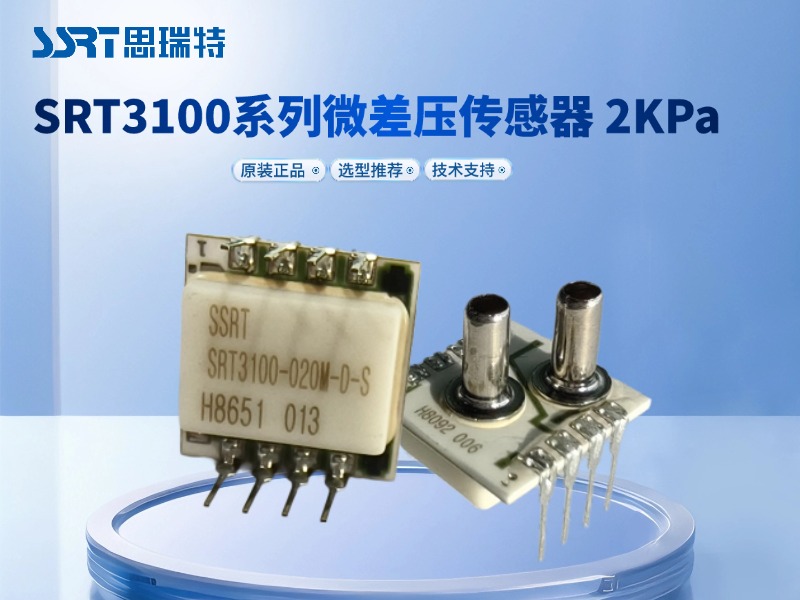

SRT3100系列是面向高性能OEM应用而设计的硅压阻式压力传感器，采用标准双列直插式（DIP）封装，将带温度补偿功能的微压差传感芯片与陶瓷底座、厚膜电阻共同集成于1mm厚的陶瓷基板之上。该系列产品利用硅材料的压阻效应实现压力-电信号的精确转换，通过陶瓷基底上的厚膜电阻网络完成零点校准与全温区温度补偿。紧凑的封装结构与完善的补偿设计，使SRT3100系列能够便捷地集成于各类工业与医疗设备中，满足批量生产对一致性、可靠性与成本效益的综合要求。

SRT3100系列专为恒压激励而设计，标准激励电压为10V，支持10V至20V宽电压输入。压力测量范围覆盖10mbar至7Bar（即1kPa至700kPa），涵盖从微压检测到中低压测量的完整量程需求。传感器适用于无腐蚀性、非离子型干燥气体介质，如空气及其他惰性气体。

核心特性与技术优势

高精度测量性能。 SRT3100系列在关键性能指标上表现出色。线性度典型值为0.1%FS，重复性典型值为0.1%FS，压力滞后典型值为0.1%FS。长期稳定性典型值亦达0.1%FS，确保传感器在持续运行中维持稳定的测量输出。满量程输出根据不同压力范围有所区分：010M至050M量程输出为20mV（典型值），070M至150M量程输出为40mV（典型值），350M至007B量程输出为50mV（典型值）。零压输出典型值为0.2mV，偏差控制在±2mV以内，保证了零点基准的精确性。

全温区精密补偿。

 硅压阻器件 inherently 受温度影响显著，SRT3100系列通过在陶瓷底座上集成厚膜热敏电阻，并采用镭射微调技术进行精密校准，实现了-10°C至60°C宽温度补偿范围内的零点和满量程温度稳定性。在该补偿区间内，满量程温度特性典型值为0.2%FS，零点温度特性典型值为0.2%FS，温度滞后典型值为0.05%FS。工作温度范围扩展至-40°C至+85°C，储存温度范围达-40°C至+125°C，能够适应从极寒到高温的各类工业环境。

稳健的过载保护能力。

传感器可承受3倍额定压力的过载而不产生性能退化，爆破压力达10倍额定压力，为系统在异常工况下提供了充分的安全余量。

标准的DIP封装与便捷集成。

双列直插式封装结构便于手工焊接与自动化贴装，降低了OEM客户的生产集成难度与成本。1mm陶瓷基板提供了良好的机械强度与热稳定性，厚膜电阻网络已内置零点校准与温度补偿功能，用户无需额外设计复杂的补偿电路即可获得稳定的测量输出。

恒压激励设计。

针对10V额定电源电压进行优化，同时支持10V至20V宽范围输入，为用户电源设计提供了灵活性。毫伏级模拟输出信号便于后续信号调理电路的处理与放大。

典型应用场景

工业自动化与过程控制。 在工业控制领域，SRT3100系列可用于风压变送、余压监测、燃气管道压力检测、气动开关及泄漏检测等场景。高线性度与长期稳定性确保了过程控制系统中压力参数的精准采集与持续可靠。

医疗设备。

该系列传感器在医疗领域具有广泛适用性，可用于制氧机、呼吸机、麻醉机、气动止血带、气波治疗仪等设备的气路压力监测。小量程型号特别适用于呼吸机堵塞检测等精密传感场合，为医疗设备的安全运行提供关键数据支撑。

暖通空调系统（HVAC）。

在新风系统、农业温室环境控制、空调系统风压监测等HVAC应用中，SRT3100系列可提供稳定、精确的差压与表压测量。

气动控制与流量测量。

传感器在气动控制系统、流量检测设备中发挥着核心作用，其快速响应与高重复性确保了气动执行机构的精确控制。

家电与智能设备。

咖啡机、啤酒机、智能吸尘器、洗衣机液位监测及水泵压力控制等消费与家电类应用，同样可从该系列传感器的可靠性与成本效益中获益。

选型指南

SRT3100系列提供差压型（型号后缀“D”）与表压型（型号后缀“G”）两种压力类型。差压型可测量正负压力变化，适用于需要监测压差的场景；表压型仅支持正向压力测量，适用于相对大气压力的表压检测。压力范围从10mbar至7Bar可选，工程师可根据具体应用的工作压力区间选择合适量程——小量程型号适用于精密微压检测，大量程型号适用于较高压力环境。

SRT3100系列以其全温区补偿能力、标准DIP封装便利性和优异的性价比，为系统设计工程师提供了兼具性能与成本优势的压力测量解决方案。无论是工业过程控制、医疗设备研发，还是HVAC系统集成，该系列传感器均能以稳定的性能表现满足多样化应用需求。
