方位与姿态检测是众多智能硬件实现导航定位功能的基础，地磁传感器作为获取设备绝对方位信息的核心元器件，直接影响整机导航性能。市面上通用磁传感器普遍存在抗干扰能力弱、输出数据漂移、测量分辨率有限、开发调试繁琐等短板。PNI RM3100 地磁传感器套件依托自研磁感专利技术，实现高性能三维磁场矢量采集，为各类智能载体提供稳定可靠的方位感知方案，适配工业设备、消费电子、移动平台等多领域硬件选型。

一、硬件架构：分体式三维磁场采集方案

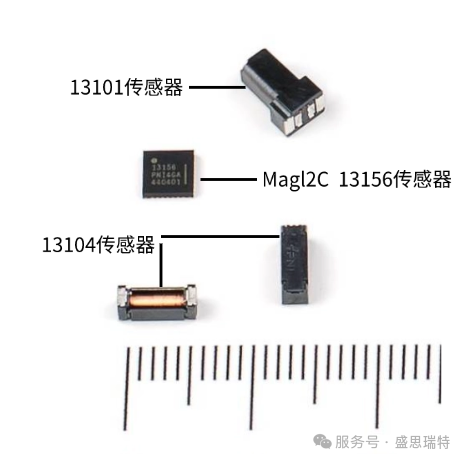

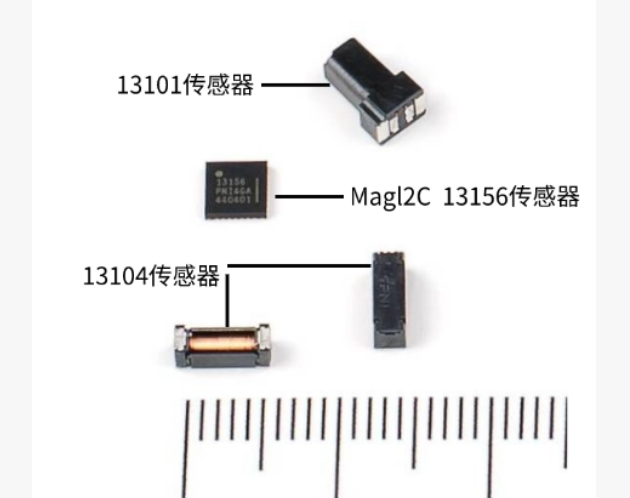

RM3100 区别于传统一体化集成磁力计，采用多器件分体组合架构，搭建完整三维磁场测量系统，整套套件器件构成如下：

· 2 颗 Sen-XY-f (pn13104) 地磁传感器：负责采集 XY 平面磁场矢量信息；

· 1 颗 Sen-Z-f (pn13101) 地磁传感器：完成 Z 轴向磁场信号采集；

· MagI2C (pn13156) 控制芯片：统一管控传感单元、实现信号处理、数据采集与传输调度。

三轴传感单元独立布局，硬件架构带来更高测量性能上限，协同完成三维空间磁场矢量解算。所有元器件均采用标准 SMT 表贴封装，外形尺寸紧凑灵活，能够适配各类小型化硬件产品的结构设计。

元器件物理尺寸参数：

· MagI2C 控制芯片：4.0×4.0×0.75mm

· Sen-XY-f 传感器：6.0×2.1×2.2mm

· Sen-Z-f 传感器：3.0×3.0×5.75mm

二、工程应用痛点：复杂工况下的地磁测量难题

地磁传感器依靠捕捉地球原生地磁场完成航向解算，而实际工程场景中充斥大量磁场干扰源：设备金属壳体、机动车辆、便携电子设备、工控主机等均会产生杂散磁场，改变局部磁场环境。 地磁器件的核心技术壁垒，在于有效区分外界瞬时干扰磁场与真实地磁场变化。若传感器信号分辨性能不足，干扰信号会直接诱发航向漂移、定位偏移、角度跳变等问题。想要实现长期稳定的方位输出，传感器必须具备优秀信噪比、测量重复性与线性特性。

三、核心性能参数（指标依据官方规格文档）

RM3100 基于 PNI 磁感专利工艺打造，在噪声指标、测量分辨率、动态量程等关键参数上具备突出优势：

宽动态测量量程

磁场有效测量范围可达 ±800μT，量程远高于地球自然地磁场强度。设备处于存在杂磁干扰的工况环境依旧可持续稳定采集数据，无需局限在无磁屏蔽的理想测试环境。

低噪声基底，超高测量分辨率

在 200 循环计数工作模式下，器件噪声低至 15nT，测量分辨率可达 13nT；同时拥有 0.5% 线性度与优异测量重复性。 产品无需在每次采集前执行温度校准、脉冲复位操作，简化嵌入式驱动开发流程，有效降低项目软件调试工作量。

采样速率与功耗动态可调

三轴最大采样速率支持 550Hz，开发人员可按需配置循环计数参数。高速工作档位满足动态姿态实时监测需求；低速档位能够降低运行功耗，延长电池供电便携设备续航时长。 芯片原生搭载 I2C、SPI 两类通用工业通信总线，兼容市面上绝大多数主控单元，硬件移植难度更低。

合规认证标准

整套器件符合 RoHS 环保规范，能够满足面向全球市场硬件产品的准入要求。

四、适配应用场景

凡是需要获取设备绝对朝向、开展空间姿态解算的智能硬件项目，均可选用 RM3100 传感方案：

· 便携终端：智能手机、户外导航设备、掌上智能终端，搭建高精度电子罗盘；

· 人机交互外设：游戏手柄、体感控制器，优化动作识别流畅度；

· 智能遥控产品：电视体感遥控器；

· 影像设备：相机姿态检测模块；

· 移动机器人：室内外自主巡检机器人方位导航；

· 车载智能装备：智能后视镜、巡逻车辆导航系统。

五、选型参考总结

当前市场霍尔效应磁力计、集成三轴罗盘方案品类繁多，但多数方案在微弱磁场识别、长时间连续测量稳定性方面存在短板。 当项目对航向稳定性、噪声水平、测量分辨率提出硬性指标要求时，PNI RM3100 地磁传感器套件是极具竞争力的选型方案。 方案核心优势汇总：±800μT 超宽测量量程、15nT 低噪声基底、采样速率与功耗灵活配置、双总线通信支持、无需频繁校准；分体微型封装适配轻量化产品设计，兼顾极限测量性能与工程落地可行性。 如果您正在开发高精度三维地磁方位感知相关产品，可重点评估 RM3100 地磁传感器套件。
