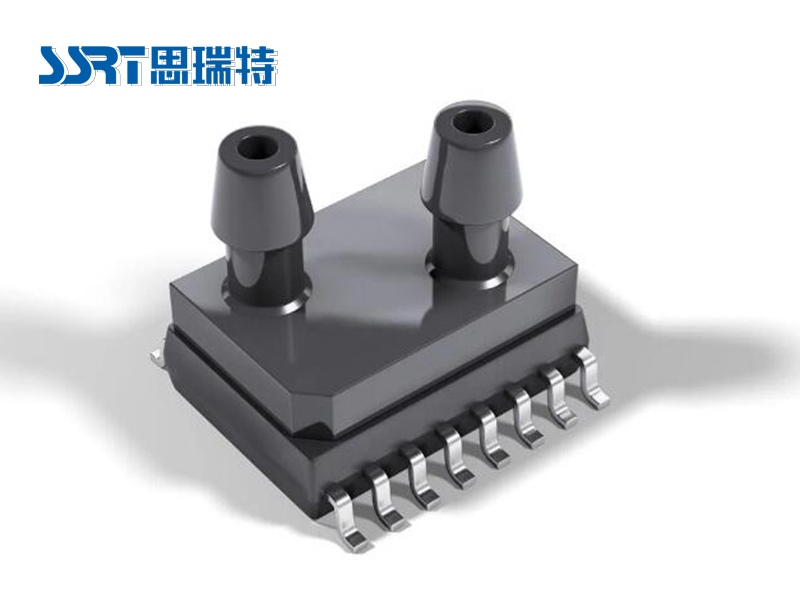

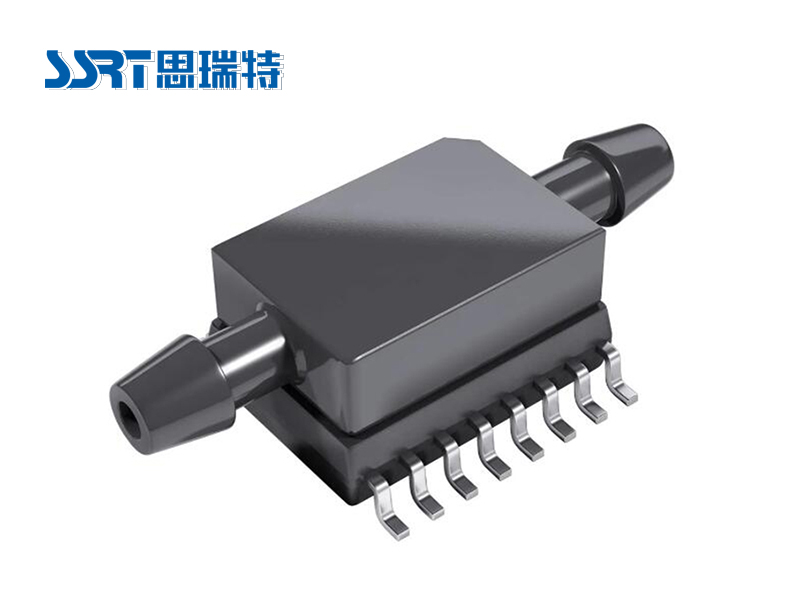

SRT95H 系列超低压数字传感器

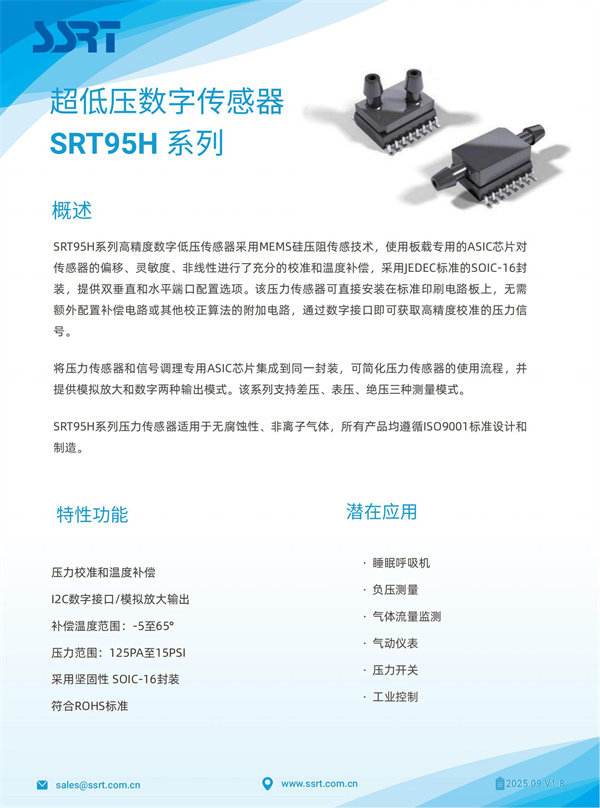

概述

SRT95H系列高精度数字低压传感器采用MEMS硅压阻传感技术，使用板载专用的ASIC芯片对 传感器的偏移、灵敏度、非线性进行了充分的校准和温度补偿，采用JEDEC标准的SOIC-16封 装，提供双垂直和水平端口配置选项。该压力传感器可直接安装在标准印刷电路板上，无需 额外配置补偿电路或其他校正算法的附加电路，通过数字接口即可获取高精度校准的压力信 号。 将压力传感器和信号调理专用ASIC芯片集成到同一封装，可简化压力传感器的使用流程，并 提供模拟放大和数字两种输出模式。该系列支持差压、表压、绝压三种测量模式。 SRT95H系列压力传感器适用于无腐蚀性、非离子气体，所有产品均遵循 标准设计和 制造。

特性功能

压力校准和温度补偿

I2C数字接口/模拟放大输出

补偿温度范围：-5至65°

压力范围：125PA至15PSI

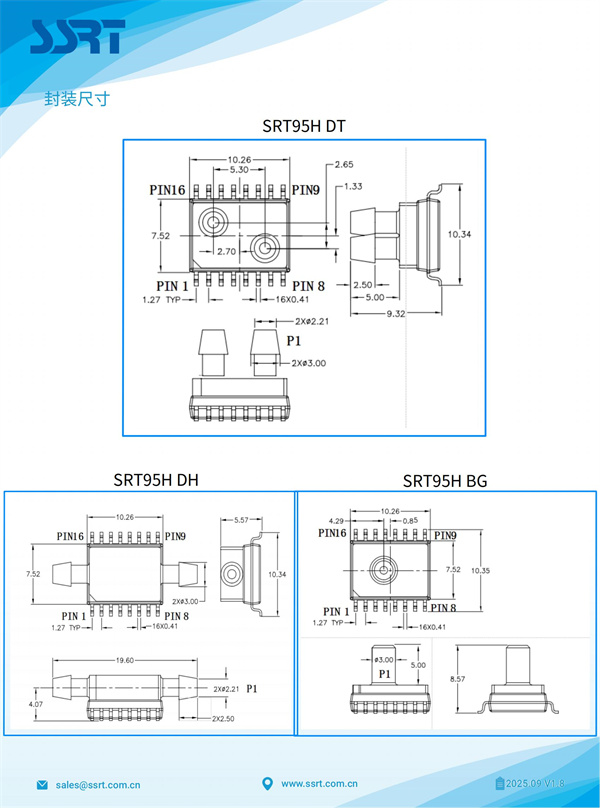

采用坚固性 SOIC-16封装

符合ROHS标准

潜在应用

· 睡眠呼吸机

· 负压测量

· 气体流量监测

· 气动仪表

· 压力开关

· 工业控制

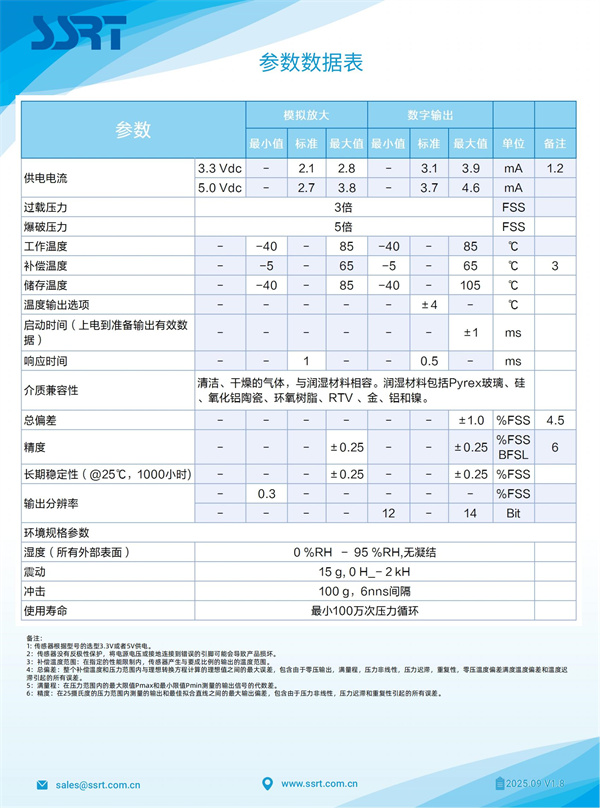

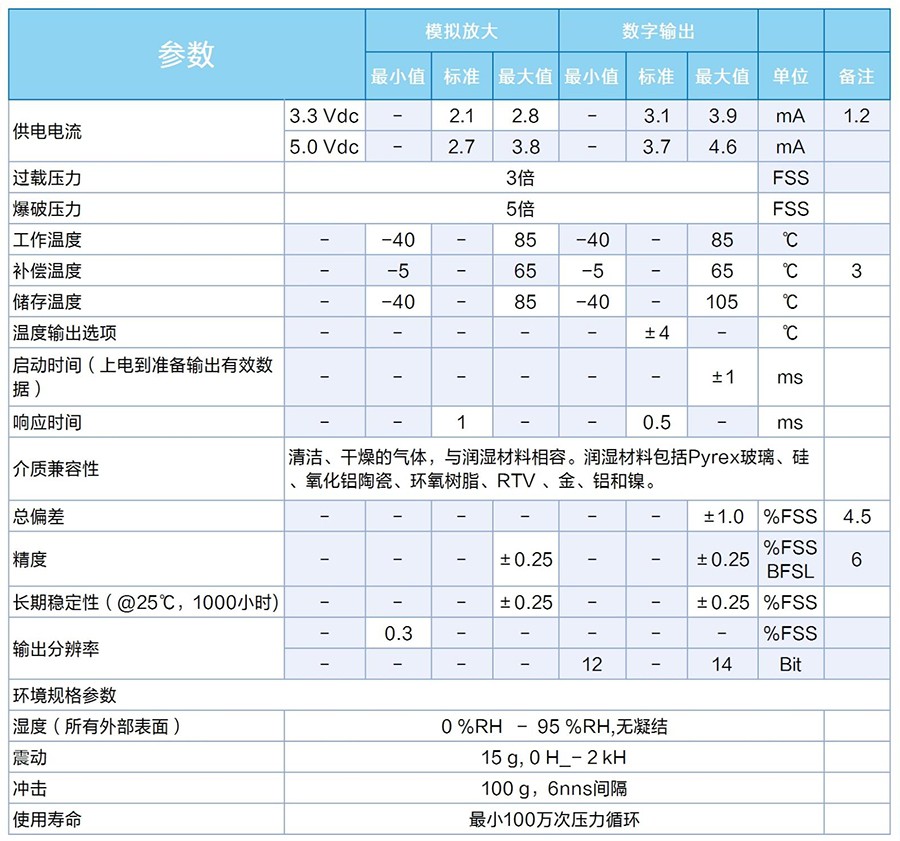

备注：

1: 传感器根据型号的选型3.3V或者5V供电。

2：传感器没有反极性保护，将电源电压或接地连接到错误的引脚可能会导致产品损坏。

3：补偿温度范围：在指定的性能限制内，传感器产生与要成比例的输出的温度范围。

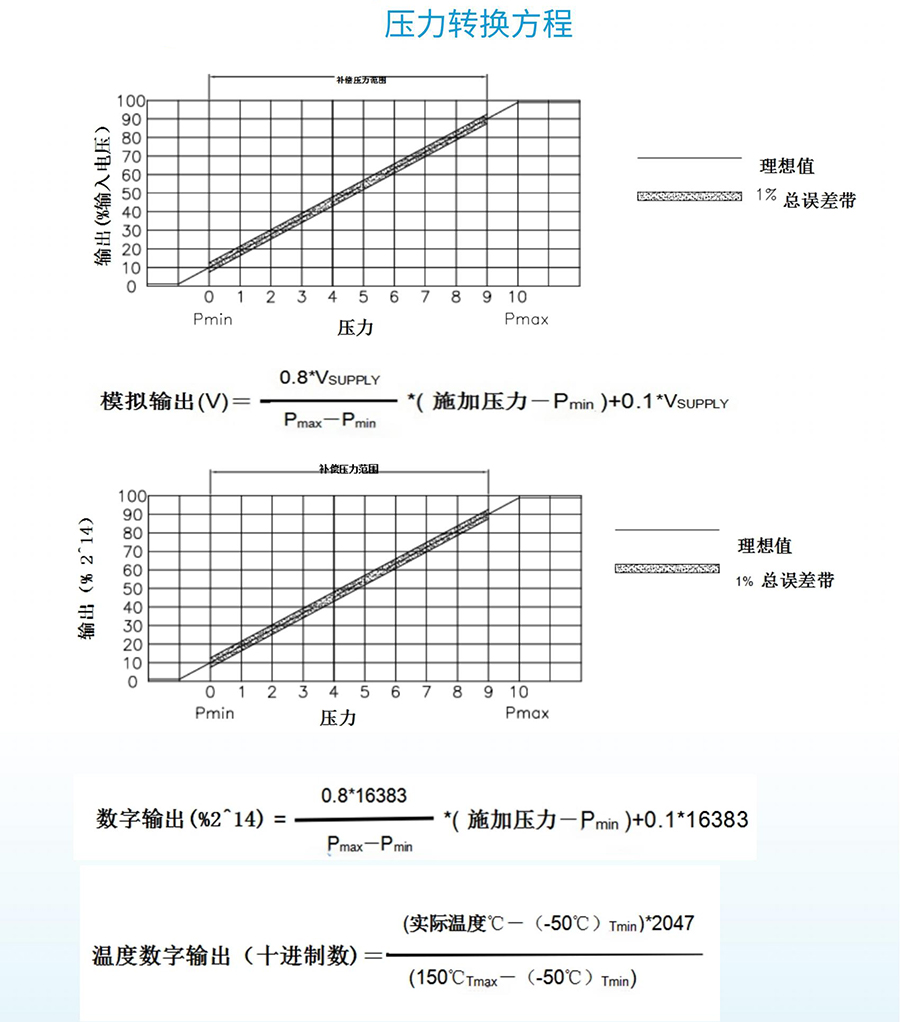

4：总偏差：整个补偿温度和压力范围内与理想转换方程计算的理想值之间的 误差，包含由于零压输出，满量程，压力非线性，压力迟滞，重复性，零压温度偏差满度温度偏差和温度迟 滞引起的所有误差。

5：满量程：在压力范围内的 限值Pmax和 小限值Pmin测量的输出信号的代数差。

6：精度：在25摄氏度的压力范围内测量的输出和 拟合直线之间的 输出偏差，包含由于压力非线性，压力迟滞和重复性引起的所有误差。
