型号：RM3100  量程：±800uT

线性度：0.5%  类型：组件

分辨率：26nT  供电电压：3V

工作电流：50mA

工作温度：-40~+85℃

通信接口：SPI I2C

尺寸：Sen XY 6.0*2.1*2.2mm  Sen Z 3.0*3.0*5.75mm  MagI2C 4.0*4.0*0.75mm

特点：

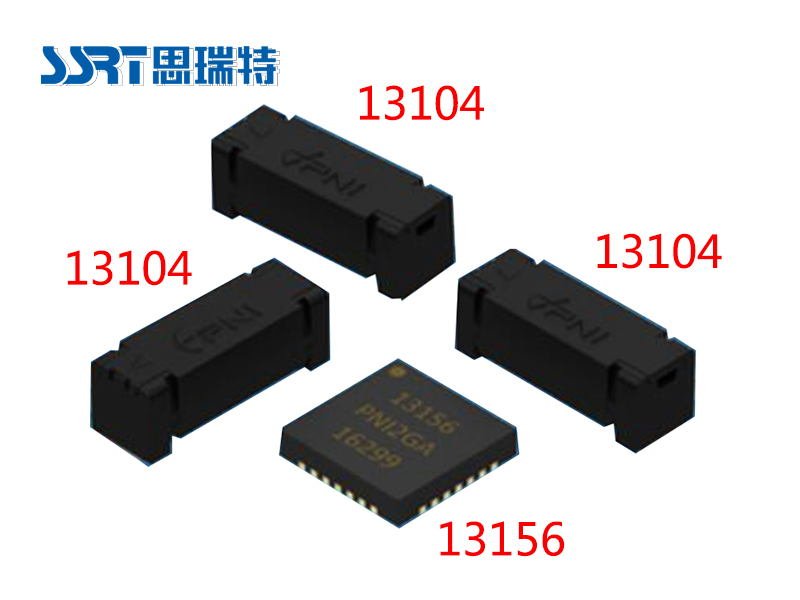

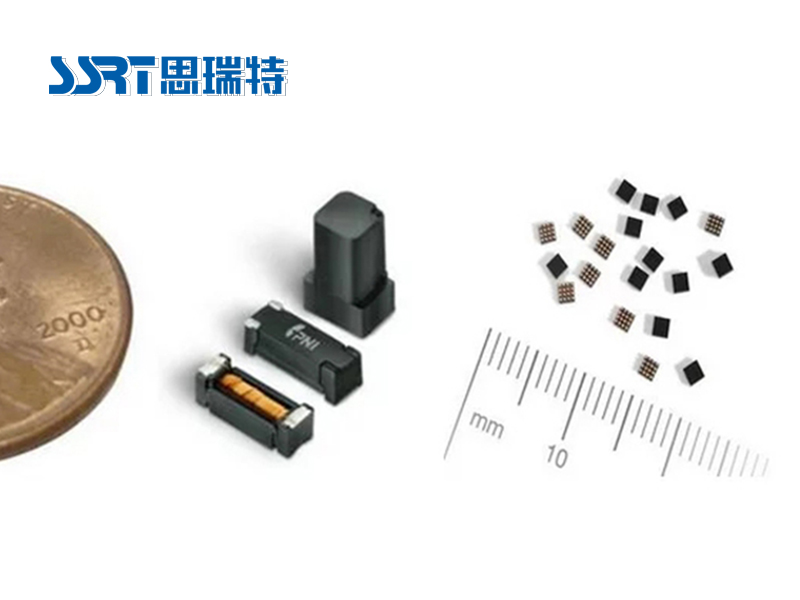

RM3100 磁传感器套件是由 2 个 X/Y 轴磁传感器 Sen-XYf(13104)，1 个 Z 轴磁传感器 Sen-Z-f(13101)和 1 个 ASIC 控制器 MagI2C  组成。10 倍于霍尔传感器的分辨率和低于 20 倍的噪音，使得 RM3100 成为了 同类产品中性能最好的磁传感器，保证了航向和方位测量的精确性。基于专利 磁感技术的 PNI 传感器不仅具备超低噪音下的高分辨率和重复性数据输出，而 且采样率高、无磁滞现象，也不需要进行温度校准。 在使用地磁传感器进行地球磁场测量时，经常会因为系统其它部件如电池、 防护外壳和马达等改变传感器附近磁场，此外，暂时变化的磁场也会影响地磁 传感器对航向的测量，如家具、经过的汽车、手机、电脑。对于此类情况，则 需要传感器能够准确辨别环境中的噪音、干扰以及实际变化。PNI RM3100 套 件能够准确识别这些“ 模糊"信息，从而消除因此而带来的测量偏差，精准的对 方位进行判断。

优势特点：

1. 宽的磁场测量量程+/-800uT

2. 噪声小 15 nT@200 Cycle Count

3. 分辨率高 13 nT@200 Cycle Count

4. 功耗低

5. 完全符合 RoHs 标准

6. 使用常用的表贴封装

应用范围：

1 手持设备（手机 PND PDA 等）

2 视频游戏控制器

3 电视遥控器

4 照相 机

5 机器人

6 汽车后视镜

7 巡逻车导航系统
