NPC1210系列低压系列固态压力传感器的设计能达到和GENovaSensor其它压力量程的NPC1210一样的成本效率。NPC1210的双列直插式封装使它可以直接安装在PCB(印刷电路板)上。可选择的压力接口和引I脚结构提供了优良的灵活性，尤其是在压力连接方向要求严格的应用中。

NPC1210系列是基于NovaSensor 的SenTable压电电阻技术。 硅片微机械技术被应用于压阻应变片被离子注入在惠斯通桥路结构内。NPC1210具有优良的温度特性，温度补偿范围为0~60°C。它将一个增益设置电阻集成在传感器内，使传感器可以互换。NPC1210系列的压力量程为0~5psi到0~100psi。

■ 特 性：

○ 士0.5%静态准确度

○ 可互换性

○ 温度补偿范围0~60°C

○ 适合印刷电路板(PCB)的封装

○ 双列直插式封装，DIP

○ 固态传感器的高可靠性

○ 每个元件的溯源性

■ 应 用 :

◎ 工业自动化

◎ 空气流量检测

◎ 过程控制

◎ 医疗设备

◎ 地下电缆泄漏探测

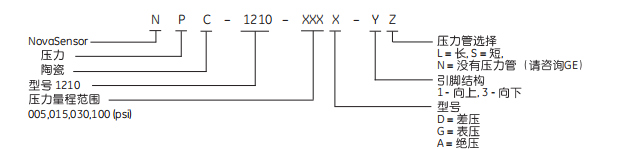

■ 压力量程:

●表压和差压:5,15,30,50和100psi

●绝压:15,30,50和100psi (5psi，请咨询GE)

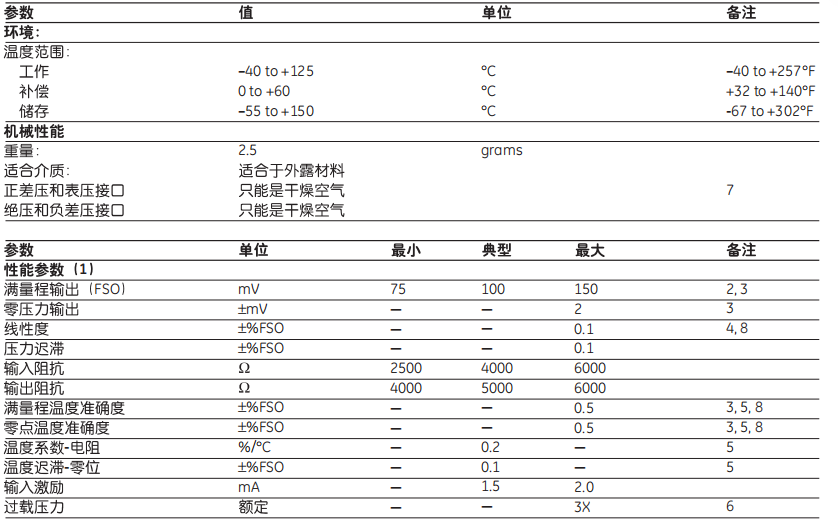

备注:

1.环境温度为25°C，电源电流1.5mA，除非另外要求

2.无放大器的传感器输出范围

3.补偿电阻集成在传感器内部，不需要额外的外接电阻。引脚7和8NC

采用如电路原理图所示的增益设置电阻时，NPC-1210系列传感器可以互换。增益设置电阻的 偏差为2%4. 拟合直线

5.温度范围0~60°C，参考温度25°C

6. 过载压力3倍额定压力或200psi，取小值

7.外露材料包括派硼硅酸(耐热)玻璃、陶瓷、硅材料、环氧树脂、RTV和不锈钢8.5psi:线性度0.25±%FSO，满量程温度系数0.75±%FS0，零点温度系数0.75±%FS0
