产品展示

SRT10H系列高精度数字压力传感器采用MEMS硅压阻传感技术，使用板载专用的ASIC芯片对传感器 的偏移、灵敏度、非线性进行了充分的校准和温度补偿，采用JEDEC标准的SOIC-16封装，提供双垂 直端口配置选项。该压力传感器可直接安装在标准印刷电路板上，无需额外配置补偿电路或其他校 正算法的附加电路，通过数字接口即可获取高精度校准的压力信号。 将压力传感器和信号调理专用ASIC芯片集成到同一封装，可简化压力传感器的使用流程，并提供数 字IIC和SPI输出模式。该系列支持差压、表压、绝压三种测量模式。 SRT10H系列压力传感器适用于无腐蚀性、非离子气体，所有产品均遵循 标准设计和制造。

■ 特 性：

○ 压力校准和温度补偿

○ I²C/SPI数字接口

○ 补偿温度范围

商业级 0 ~ 65℃

工业级 -25 ~ 85℃

○ 压力范围：250PA至200KPa

○ 采用坚固性 SOIC-16封装

○ 符合ROHS标准

■ 应 用 :

◎睡眠呼吸机

◎负压测量

◎ 气体流量监测

◎ 气动仪表

◎ 压力开关

◎ 工业控制

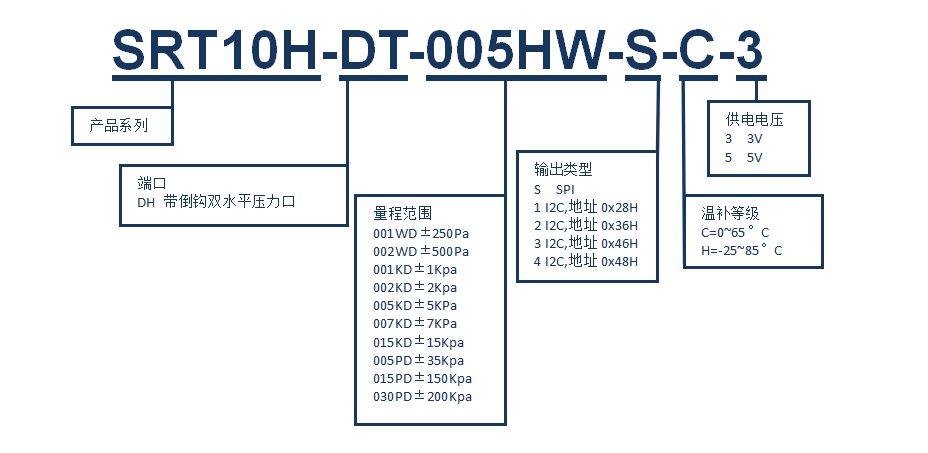

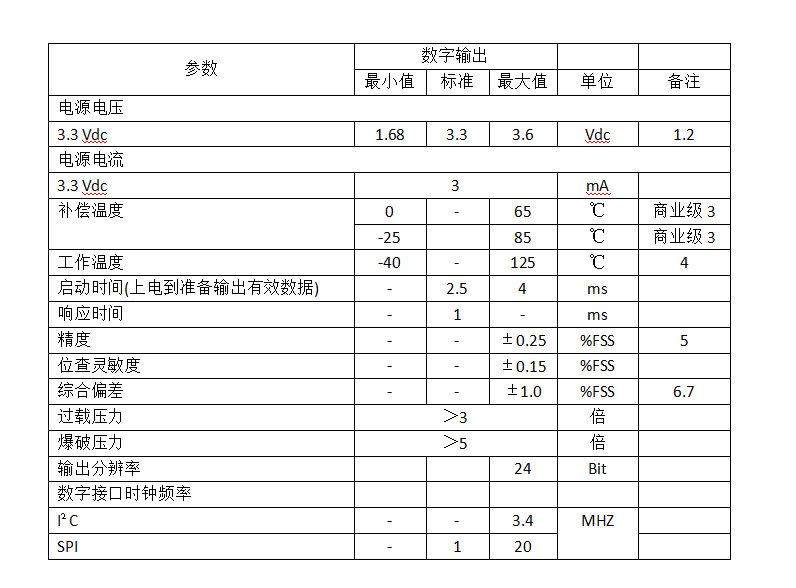

备注：

1. 额定值是设备在不损坏的前提下所能承受的 极限。

2.该传感器不受反向极性保护。将错误的引脚与电源连接或者接地可能会导致电气故障。

3.补偿温度范围是指传感器可以在特定的性能限制下产生与压力成比例的输出的温度范围。

4.工作温度范围是指传感器可以产生与压力成比例的输出的温度范围，但不一定在特定性能限制范围之内。

5.精度：相对适用于在 25°C 时的压力范围内所测输出的 直线 (BFSL) 的 输出偏差。包括所有因压力非线 性、压力滞后和不重复性造成的误差。

6.综合偏差：相对整个补偿温度和压力范围内理想传递函数的 偏差。包括所有因偏置、满刻度量程、压力非线 性、压力滞后、可重复性、偏置热效应、量程热效应和热滞后造成的误差。1 inH2O <量程<5inH2O时综合偏差不大 于1.5%FS，量程≦1 inH2O时综合偏差不大于3%FS。

7.满刻度量程 (FSS) 是指在压力范围 限制值 (Pmax.) 和 限制值 (Pmin.) 处测得的输出信号之间的代数差。

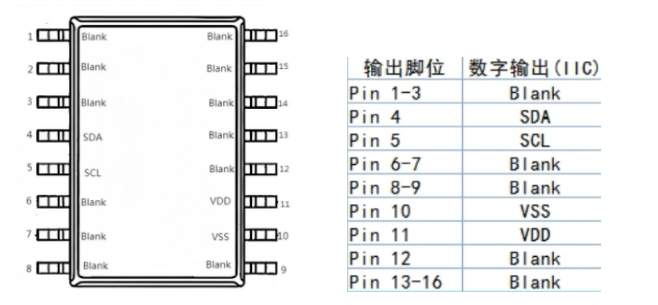

■ 管脚定义：

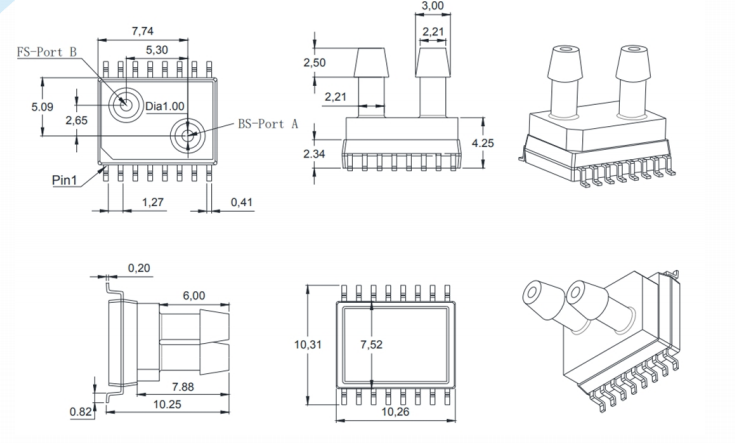

■ 封装尺寸【毫米】：

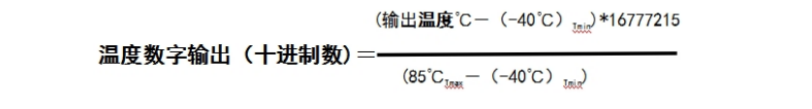

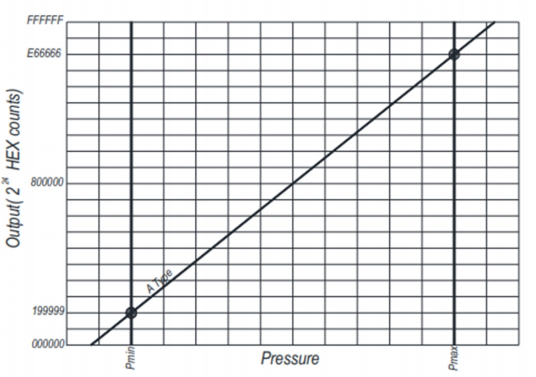

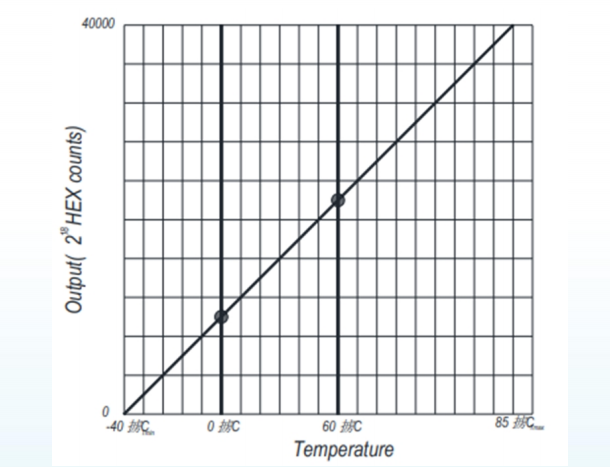

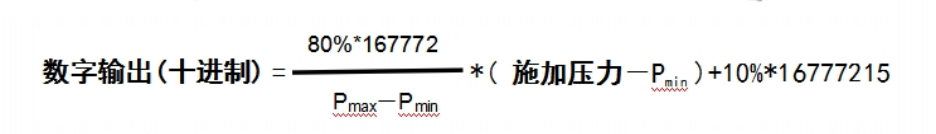

■ 压力和温度输出对应公式：
